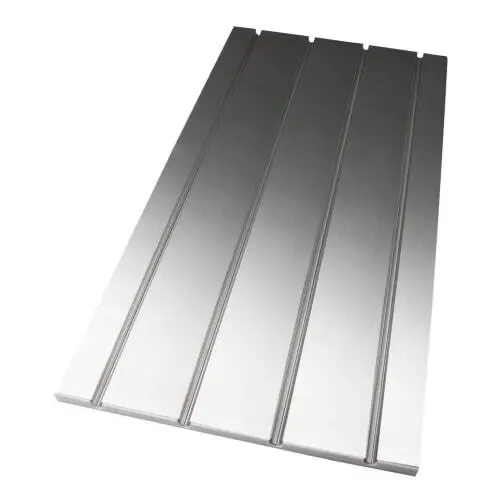

Gulvvarmesystem med ekstra lav byggehøjde. Roth QuickTemp Compact® system 14/10,5 er et hurtigtregulerende gulvvarmesystem udviklet til installationer, hvor der ønskes meget lav byggehøjde. Systempladerne er fremstillet i polystyren med høj densitet og forsynet med en varmefordelingsplade i aluminium, som hjælper med at fordele varmen fra gulvvarmerørene.

Denne variant har en byggehøjde på ca. 14 mm og er beregnet til 10,5 mm Roth X-PERT S5® gulvvarmerør. Systemet kan anvendes både ved nybyggeri og renovering og monteres på et stabilt og bærende underlag af træ eller beton.

Specifikationer:
Produkt: Roth QuickTemp Compact® system 14/10,5
Rørdimension: 10,5 x 1,3 mm
Byggehøjde: 14 ± 1 mm
Plademål, systemplade: 1219 x 610 mm
Areal pr. systemplade: Ca. 0,74 m²
Indhold pr. pakke: 8,9 m²
Pakken indeholder: 10 systemplader, 6 vendeplader og 12 fremføringsplader
Vendeplader: 202 x 610 mm
Fremføringsplader: 610 x 101 mm
Spor: 4 spor med C/C 152 mm eller 2 spor med C/C 304 mm
Rørforbrug ved C/C 152 mm: Ca. 6,5 m/m²
Rørforbrug ved C/C 304 mm: Ca. 3,3 m/m²
Materiale: Ekspanderet polystyren med varmefordelingsplade i aluminium
Densitet: 50 kg/m³
Trykstyrke: 400 kPa
Maks. generel belastning: 2,0 kN/m²
Maks. medietemperatur: 45 °C
Isoleringsevne: 0,032 W/mK
Vægtet trinlydsdæmpning: ΔLw = 18 dB
Minimum overgulv: 13 mm træ/laminat – gulvproducentens anvisninger skal altid følges
Anbefalet maks. rørlængde: 60 m med Roth X-PERT S5® 10,5 x 1,3 mm

Fordele ved Roth QuickTemp Compact® system:
• Ekstra lav byggehøjde: Systemet bygger kun ca. 14 mm ekskl. overgulv
• Hurtig regulering: Den lave konstruktion og aluminiumsoverfladen bidrager til hurtig varmeafgivelse
• Effektiv varmefordeling: Varmefordelingspladen i aluminium fordeler varmen fra gulvvarmerørene
• Til nybyggeri og renovering: Kan anvendes på stabile og bærende underlag af træ eller beton
• Til 10,5 mm gulvvarmerør: Udviklet til Roth X-PERT S5® 10,5 x 1,3 mm
• Komplet systempakke: Vende- og fremføringsplader medfølger sammen med systempladerne

Komplet pakke på 8,9 m²

Pakken indeholder 10 systemplader, 6 vendeplader og 12 fremføringsplader. Vendepladerne gør det muligt at vende gulvvarmerøret ved afslutningen af rørføringen, mens fremføringspladerne anvendes til fremføring af rørene til det pågældende rum.

Fleksibel rørføring
Systempladernes spor giver mulighed for rørføring med C/C 152 mm eller C/C 304 mm. Ved C/C 152 mm angiver Roth et vejledende rørforbrug på ca. 6,5 meter pr. m², mens forbruget ved C/C 304 mm er ca. 3,3 meter pr. m².

Til forskellige typer overgulv
QuickTemp Compact® kan anvendes med forskellige typer overgulv. Ved træ- og laminatgulve skal gulvproducentens anvisninger følges. Ved klinker og fliser skal Roths anvisninger for primer, lim og den øvrige gulvopbygning følges.
