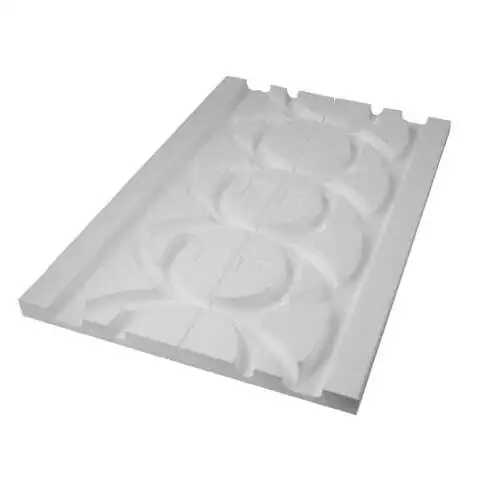

Vendeplader til Roth QuickTemp Compact® 24/16. Roth QuickTemp Compact® vendeplader anvendes sammen med QuickTemp Compact® 24/16 gulvvarmesystemet og er beregnet til 16 mm gulvvarmerør. Vendepladerne placeres ved enden af rørføringen og gør det muligt at vende gulvvarmerøret og føre det tilbage gennem systempladernes spor.

Pladerne har en byggehøjde på 24 mm. og indgår som en systemtilpasset del af Roth QuickTemp Compact®. Systemet er udviklet til gulvvarmeløsninger med lav byggehøjde og kan anvendes både ved nybyggeri og renovering.

Specifikationer:
Antal: 18 stk. pr. pakke
Produkt: QuickTemp Compact® vendeplader
System: Roth QuickTemp Compact® 24/16
Til rørdimension: 16 mm
Mål pr. plade: 610 x 202 x 24 mm.
Densitet: 50 kg/m³
Trykstyrke: 400 kPa
Maks. generel belastning: 2,0 kN/m²
Isoleringsevne: 0,032 W/mK

Fordele ved Roth QuickTemp Compact® vendeplader:
• Tilpasset Compact® 24/16: Udviklet til Roth QuickTemp Compact® gulvvarmesystem
• Til 16 mm rør: Passer til systemets 16 mm. gulvvarmerør
• Nem vending af røret: Gør det muligt at vende rørføringen ved enden af gulvvarmekredsen
• Lav byggehøjde: Pladerne har en højde på 24 mm.
• Systemtilpasset løsning: Matcher QuickTemp Compact® systempladernes opbygning

Til vending af gulvvarmerørene:
Vendepladerne anvendes ved afslutningen af rørføringen, hvor gulvvarmerøret skal vendes og føres tilbage gennem næste spor. Sammen med systemplader og fremføringsplader gør de det muligt at opbygge rørføringen som en samlet del af Roth QuickTemp Compact® systemet.

Til nybyggeri og renovering:
QuickTemp Compact® er udviklet til installationer, hvor der ønskes et hurtigtregulerende gulvvarmesystem med lav byggehøjde. Systemet kan installeres på et stabilt og bærende underlag af træ eller beton og er derfor velegnet til både nye gulvkonstruktioner og renoveringsopgaver.
